鋼化玻璃在物理和熱方面都比普通玻璃強(qiáng)。在製造過(guò)程中，內(nèi)層的更大收縮會(huì)在玻璃表面上引起壓縮應(yīng)力，而在玻璃體內(nèi)會(huì)產(chǎn)生拉應(yīng)力，從而產(chǎn)生平衡。對(duì)於要被認(rèn)為是鋼化的玻璃，玻璃表面的這種壓應(yīng)力應(yīng)至少為69兆帕斯卡（10,000 psi）。要將其視為安全玻璃，其表面壓應(yīng)力應(yīng)超過(guò)100兆帕（15,000 psi）。表面應(yīng)力越大，破裂時(shí)玻璃顆粒將越小。

正是這種壓縮應(yīng)力使鋼化玻璃具有更高的強(qiáng)度。這是因?yàn)槿魏伪砻嫒毕荻純A向於被保留的壓縮力壓緊，而芯層則保持相對(duì)沒(méi)有缺陷的狀態(tài)，這些缺陷可能導(dǎo)致裂紋開(kāi)始。

回火之前必須進(jìn)行任何切割或打磨。鋼化後的切割，磨削和劇烈衝擊會(huì)導(dǎo)致玻璃破裂。

熱強(qiáng)化玻璃是經(jīng)過(guò)熱處理以引起表面壓縮的玻璃。熱強(qiáng)化玻璃的壓縮應(yīng)力是相同厚度，尺寸和類型的退火玻璃的兩倍。在破裂時(shí)，熱強(qiáng)化玻璃破裂成銳利的碎片，通常比在破裂的退火玻璃中發(fā)現(xiàn)的碎片要小一些，並且強(qiáng)度介於退火和鋼化玻璃之間。儘管按照建築規(guī)範(fàn)，熱增強(qiáng)玻璃不是安全玻璃，但這種破損圖案可以防止玻璃掉落並傷害他人。

厚度小於1/4英寸（6毫米）的熱增強(qiáng)玻璃的表面壓縮為4,000-7,000psi。5/ 16英寸（8毫米）和3/8英寸（10毫米）的熱增強(qiáng)玻璃的表面壓縮為5,000。 -8,000磅/平方英寸

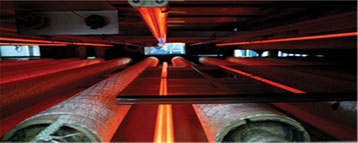

回火/高溫/曲線回火/高溫

最小 尺寸：300 * 300mm

最大尺寸：2400 * 4200mm / 2050 * 10500mm

能力：105,000平方米/月
